Hersteller von Zerspanungswerkzeugen

CNC-Werkzeuge für Ihre Fertigung

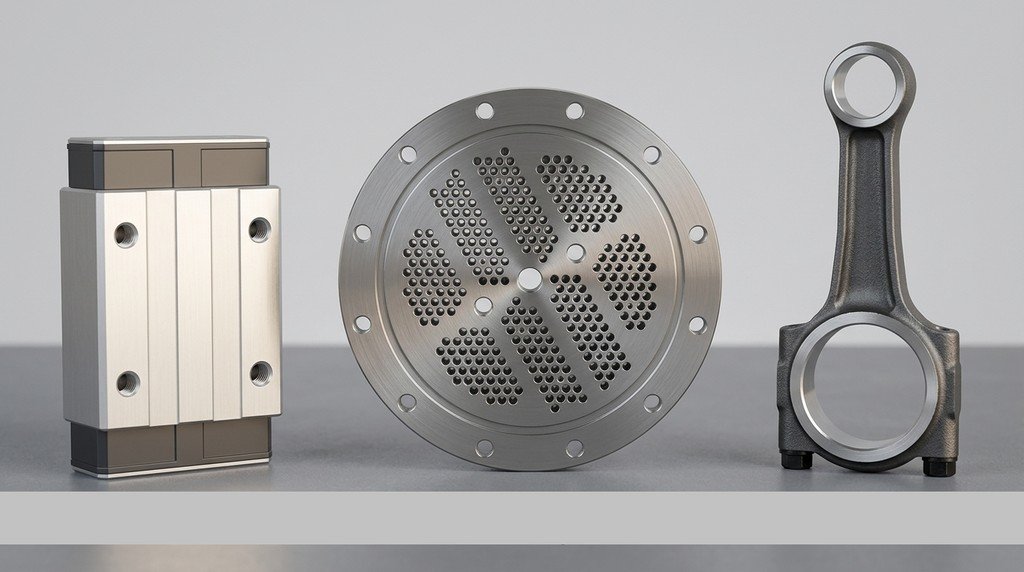

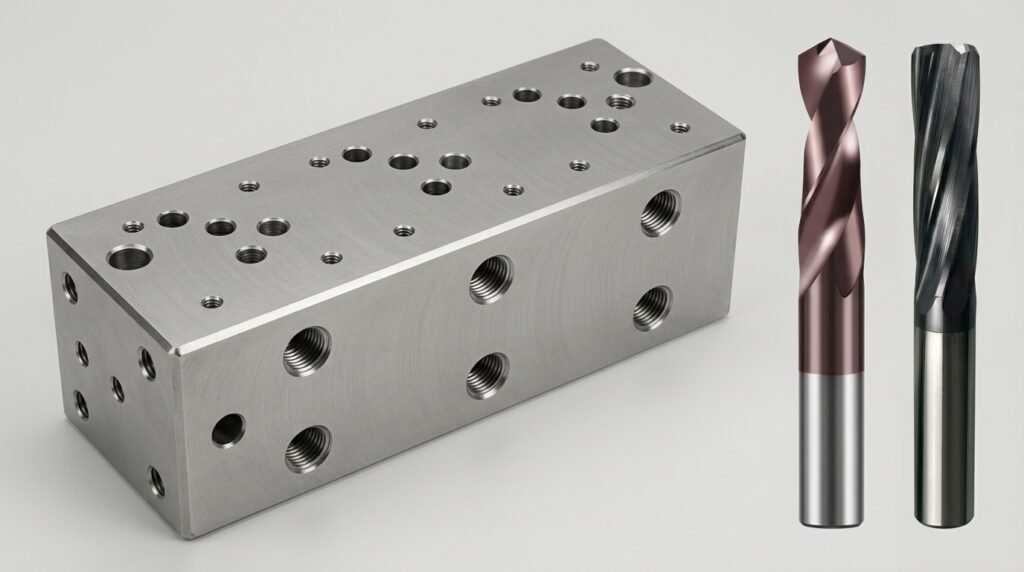

HC fertigt Standard- und Sonderwerkzeuge zum Bohren, Fräsen, Reiben und zur Gewindebearbeitung. Die Auswahl richtet sich nach Werkstoff, Zeichnung, Maschine und Prüfanforderungen.

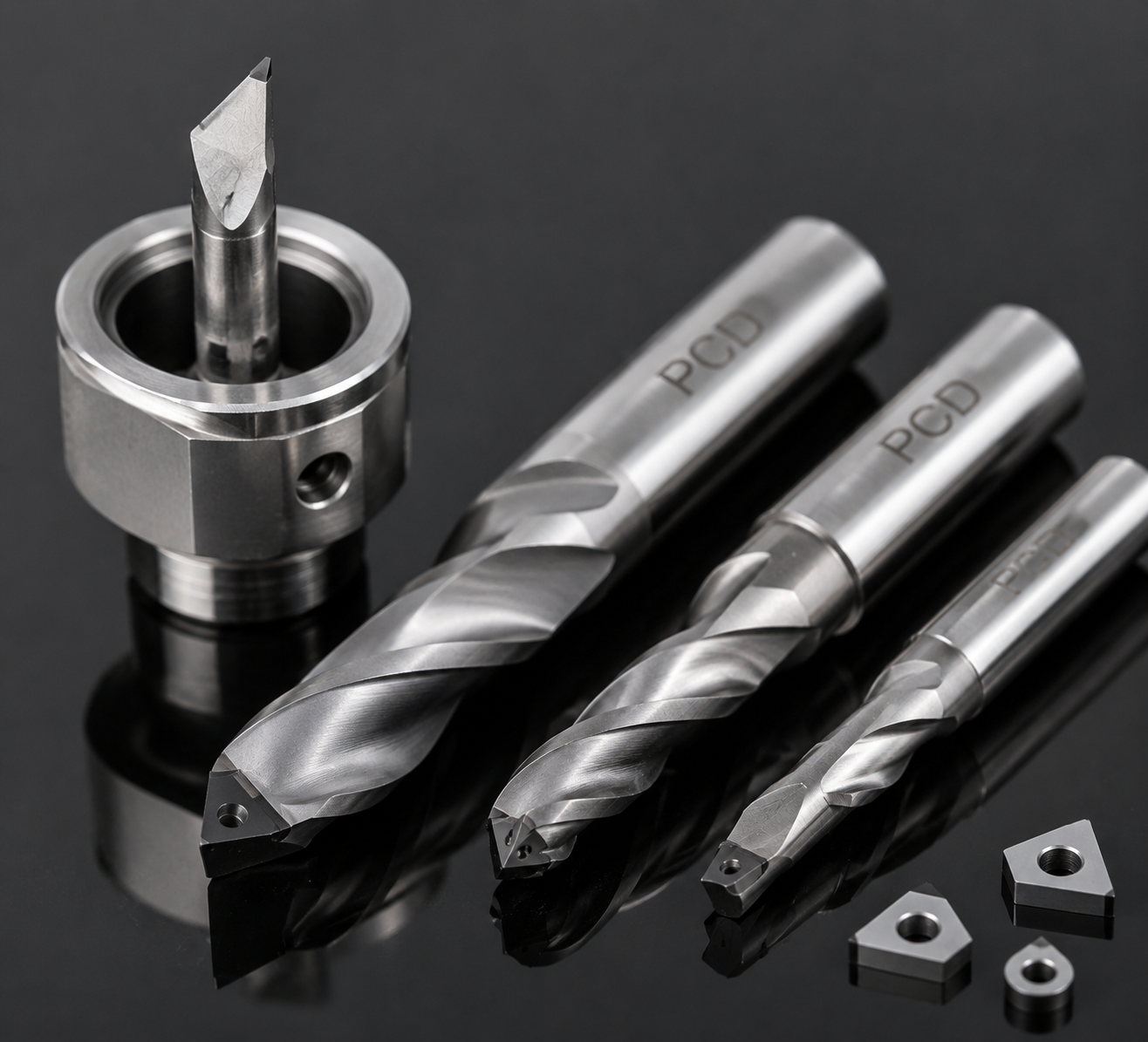

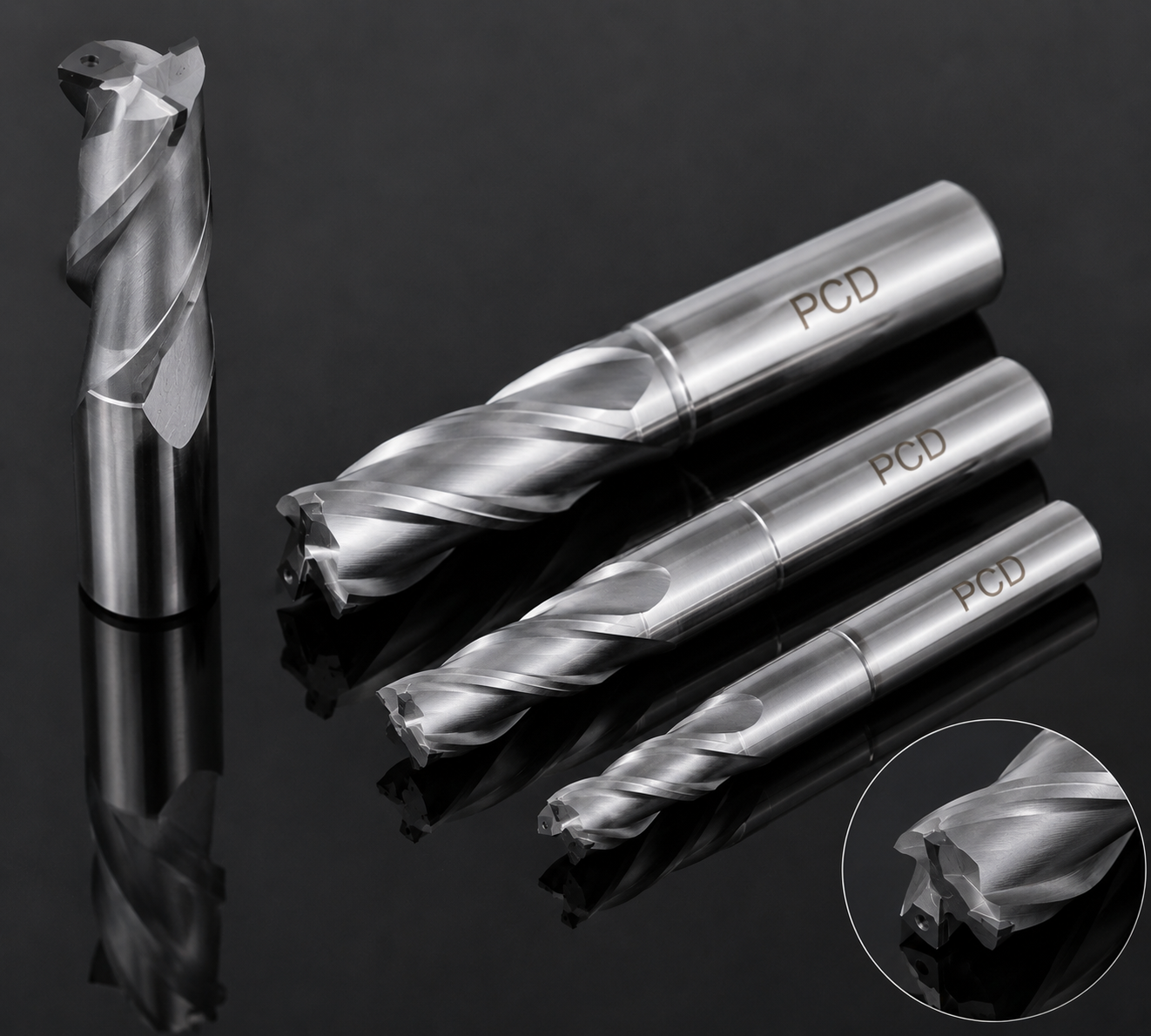

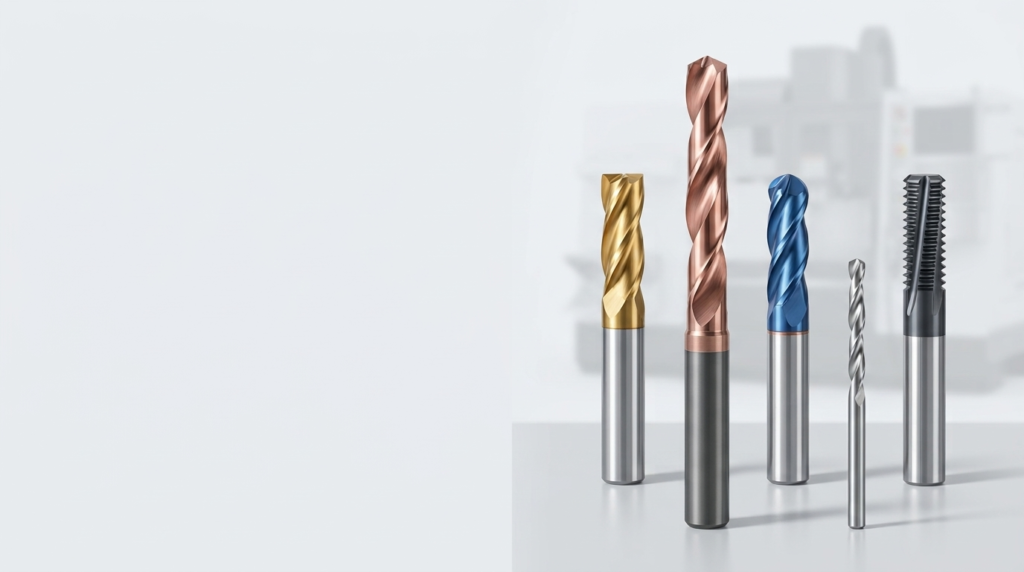

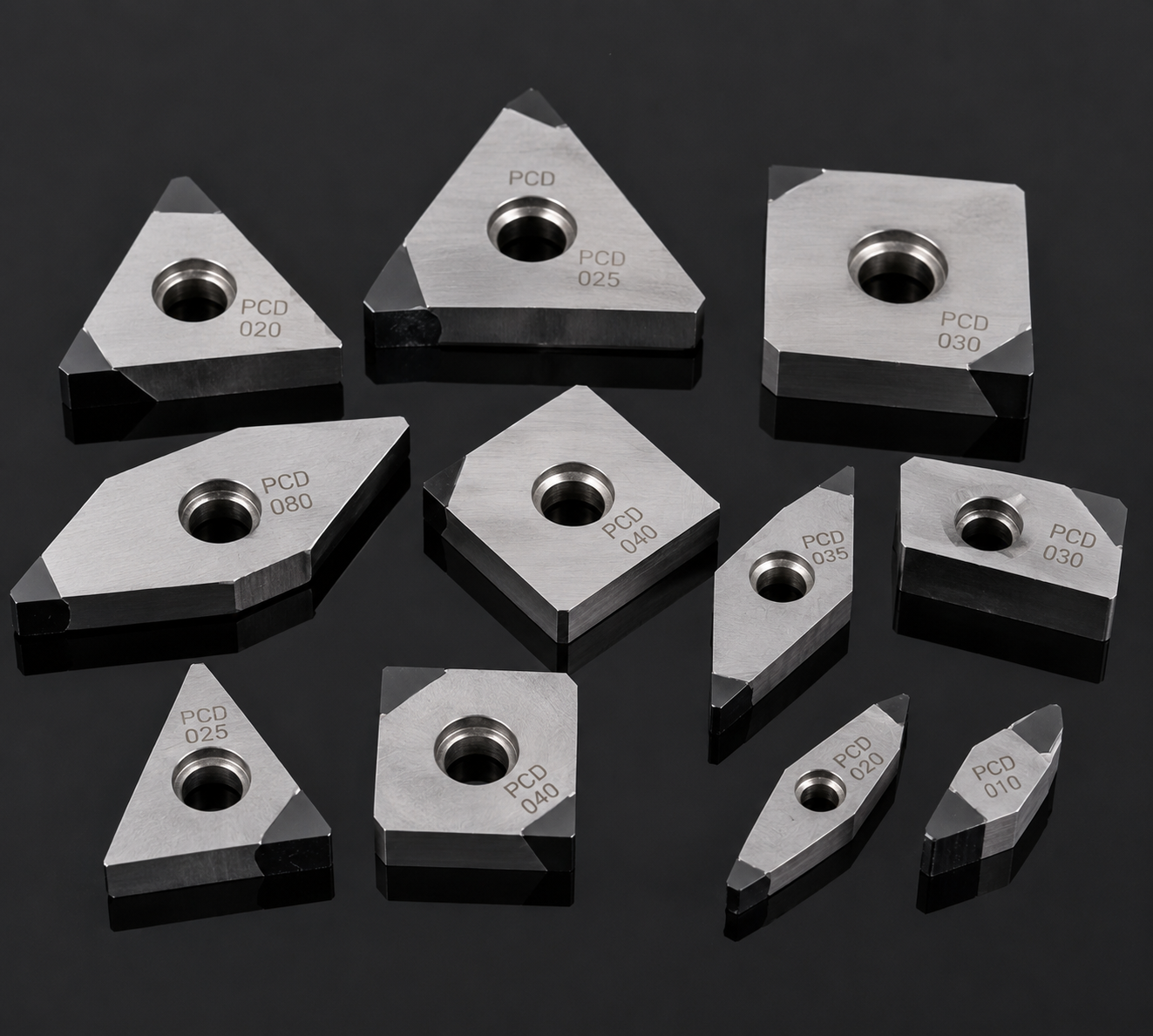

Zerspanungswerkzeuge von HC: Bohrer, Fräser, Gewindewerkzeuge und PKD-Werkzeuge
Ausgewählte Serien

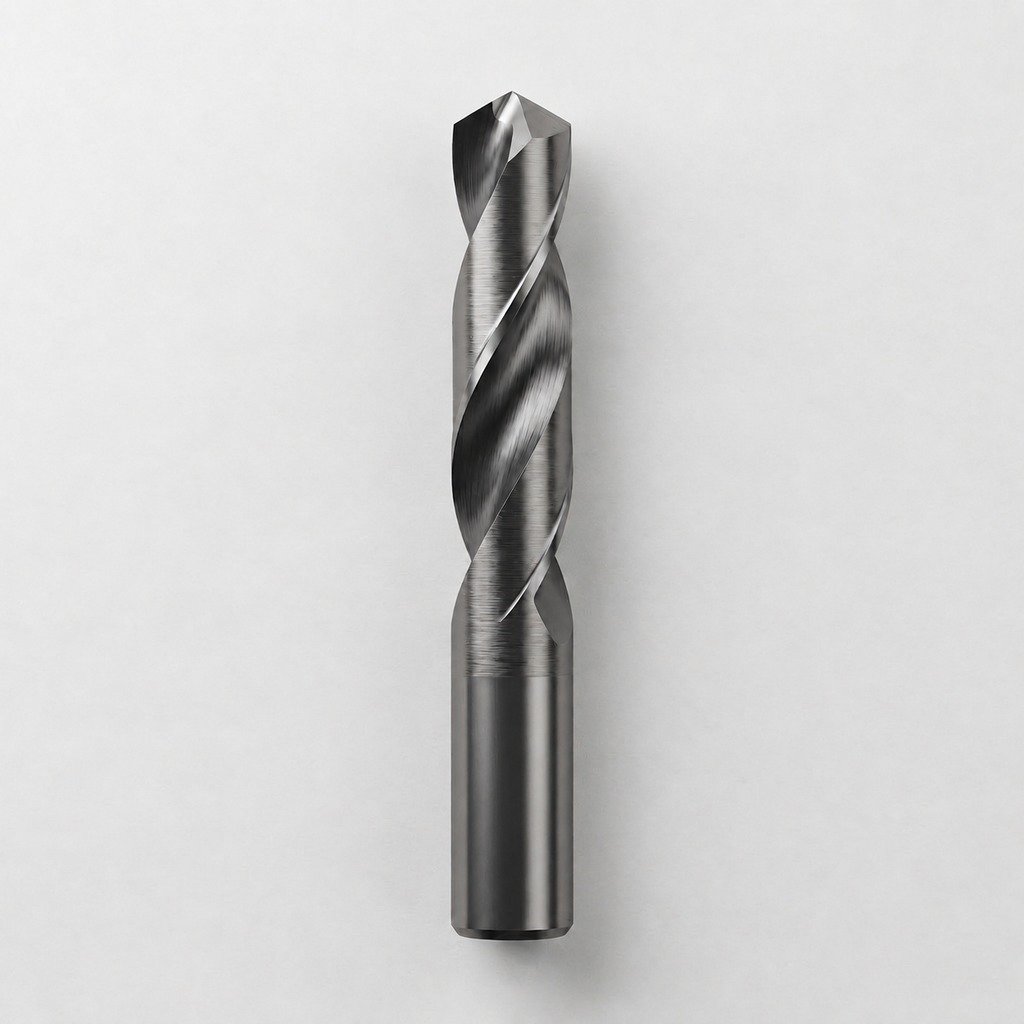

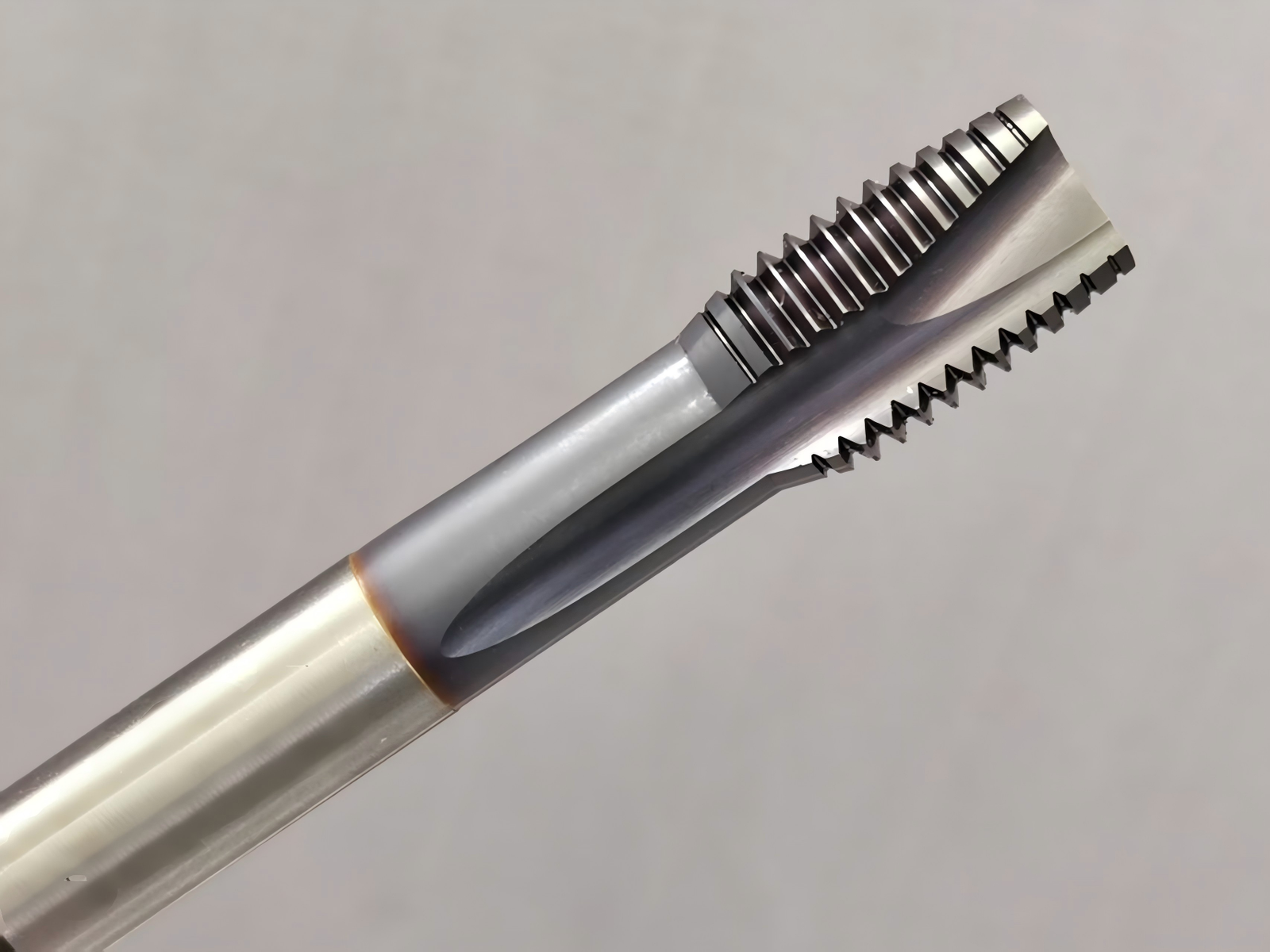

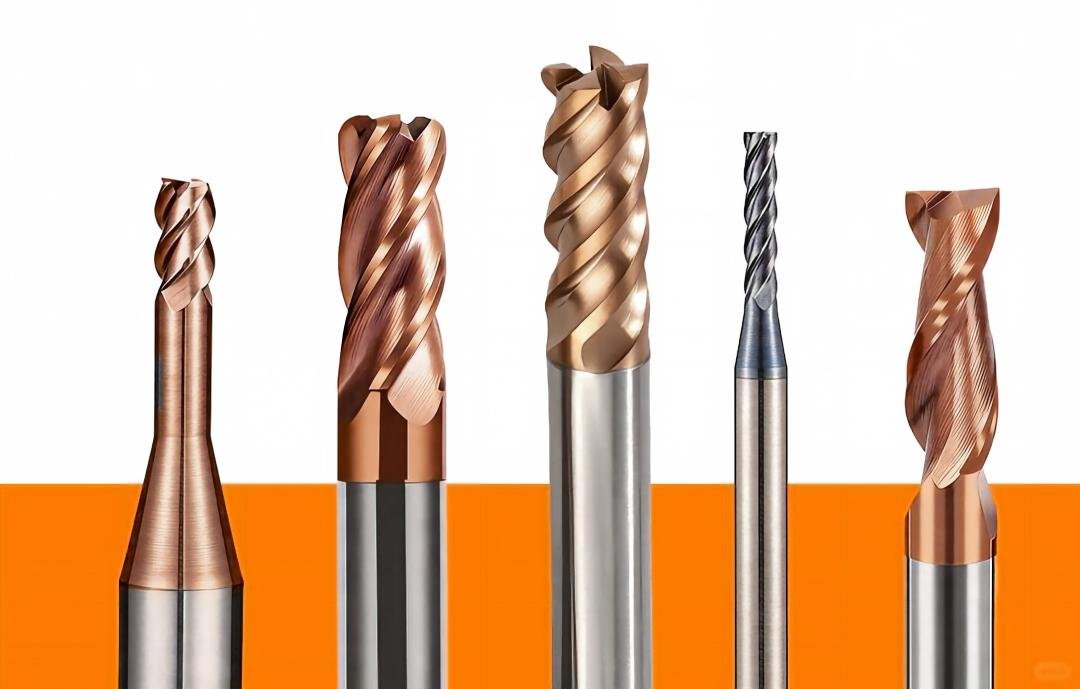

Fünf Serien mit Maßtabelle

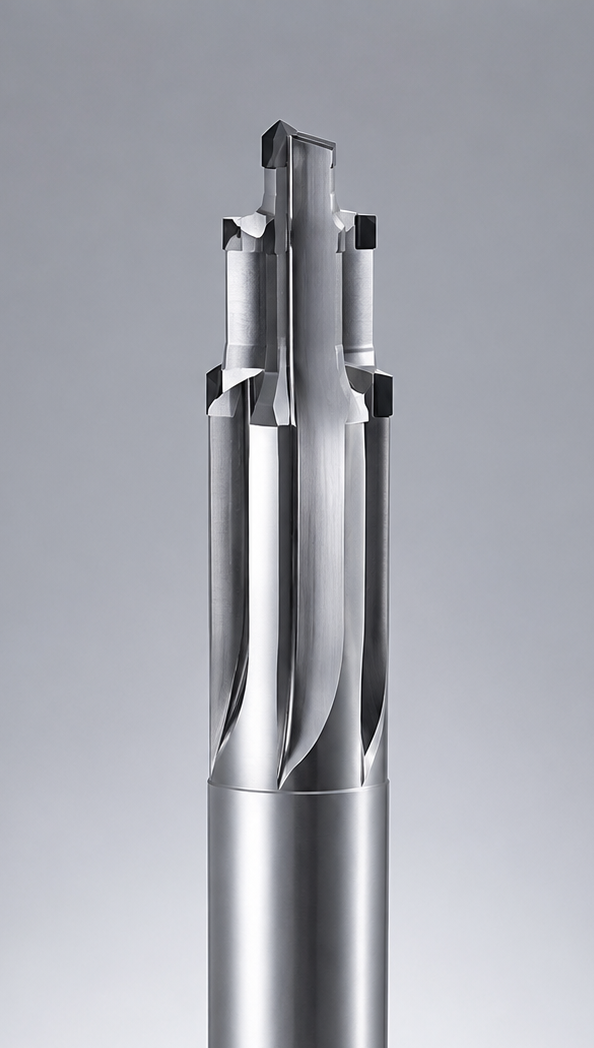

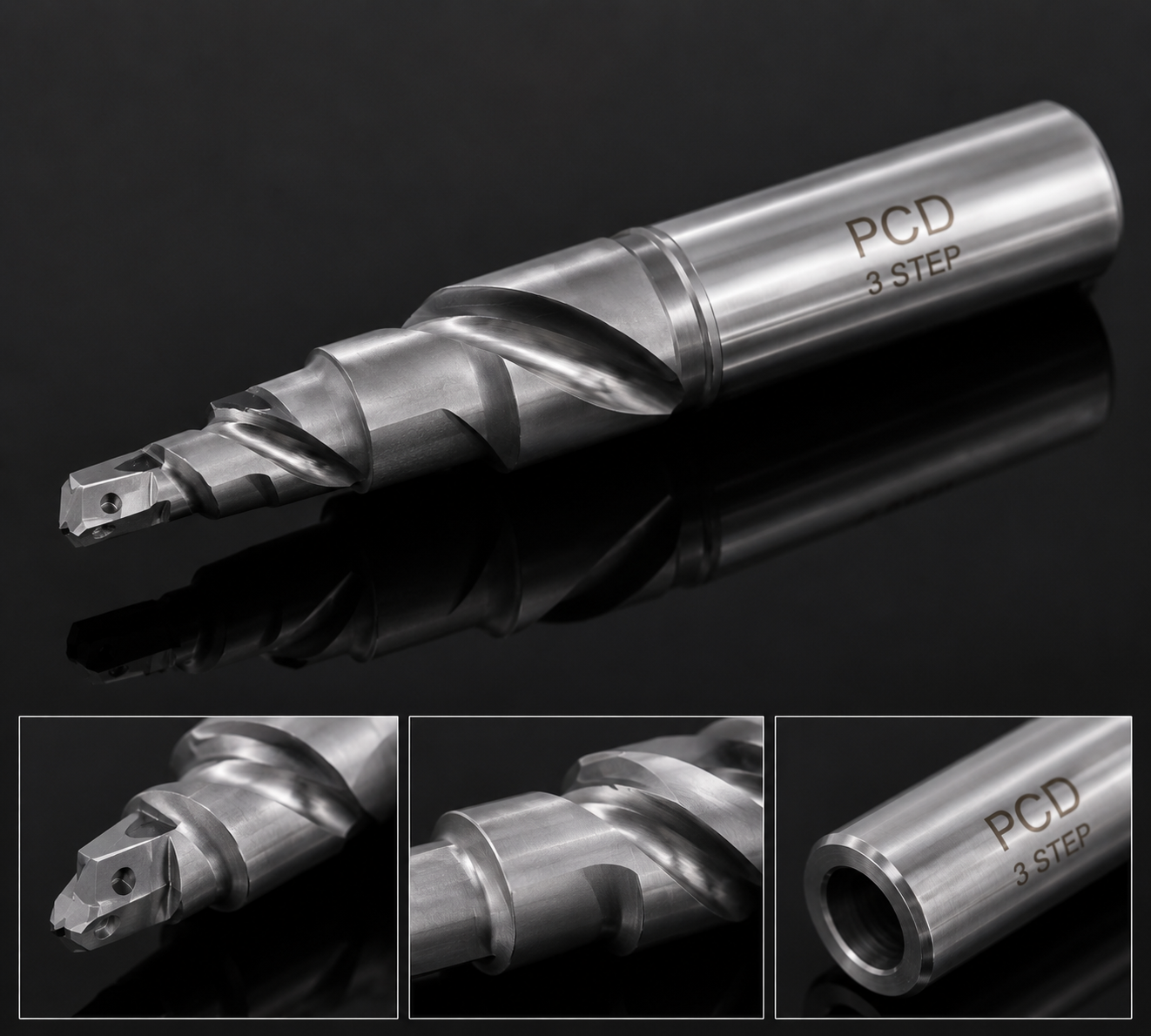

Zwei kundenspezifische PKD-Reibahlen mit eingelöteten Diamantschneiden
Reiben

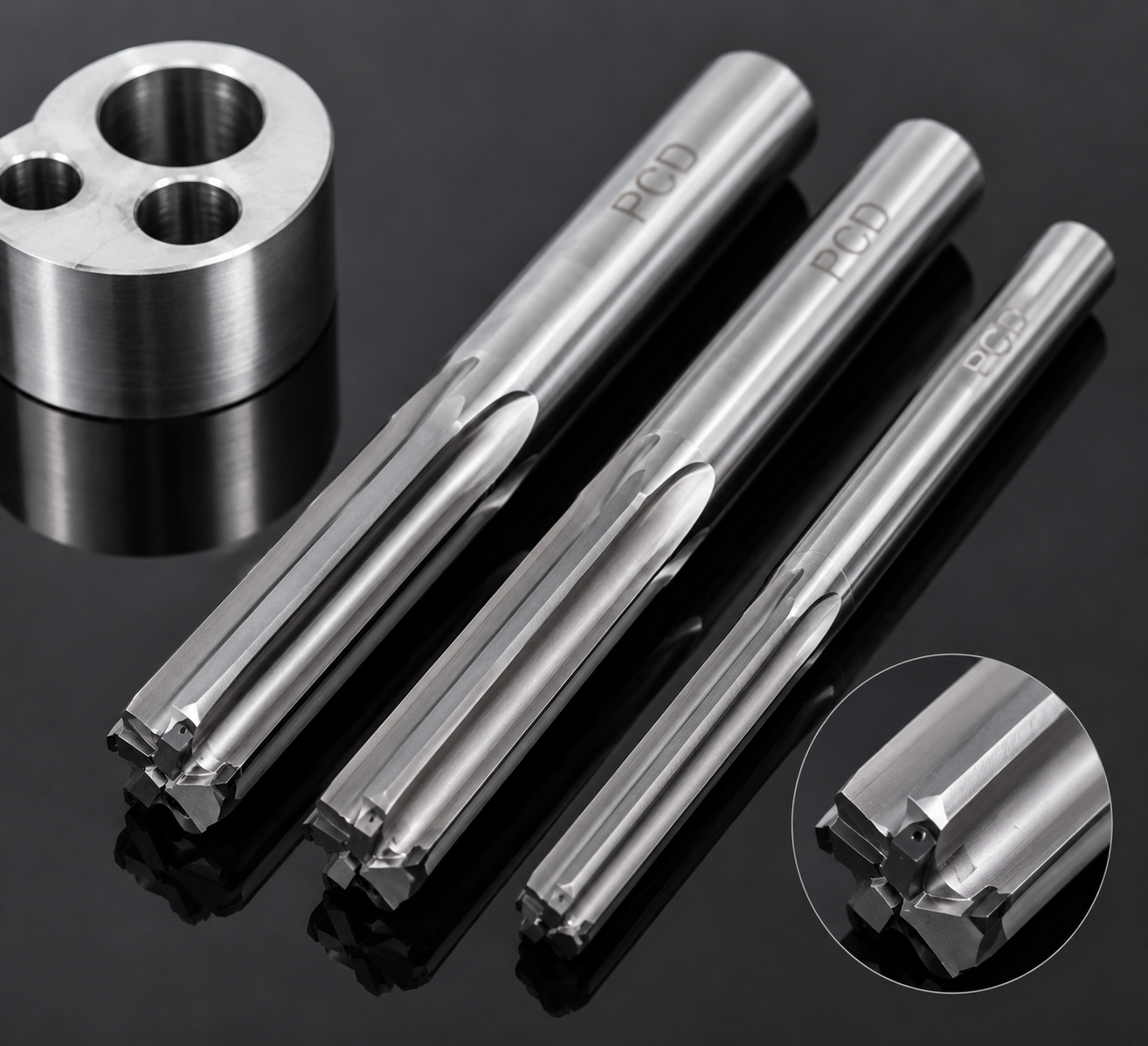

PKD-Reibahlen

Reibahlen mit PKD-Schneiden für Aluminium und NE-Metalle; Auslegung nach Bohrung, Prozess und Prüfplan.

Entdecken →

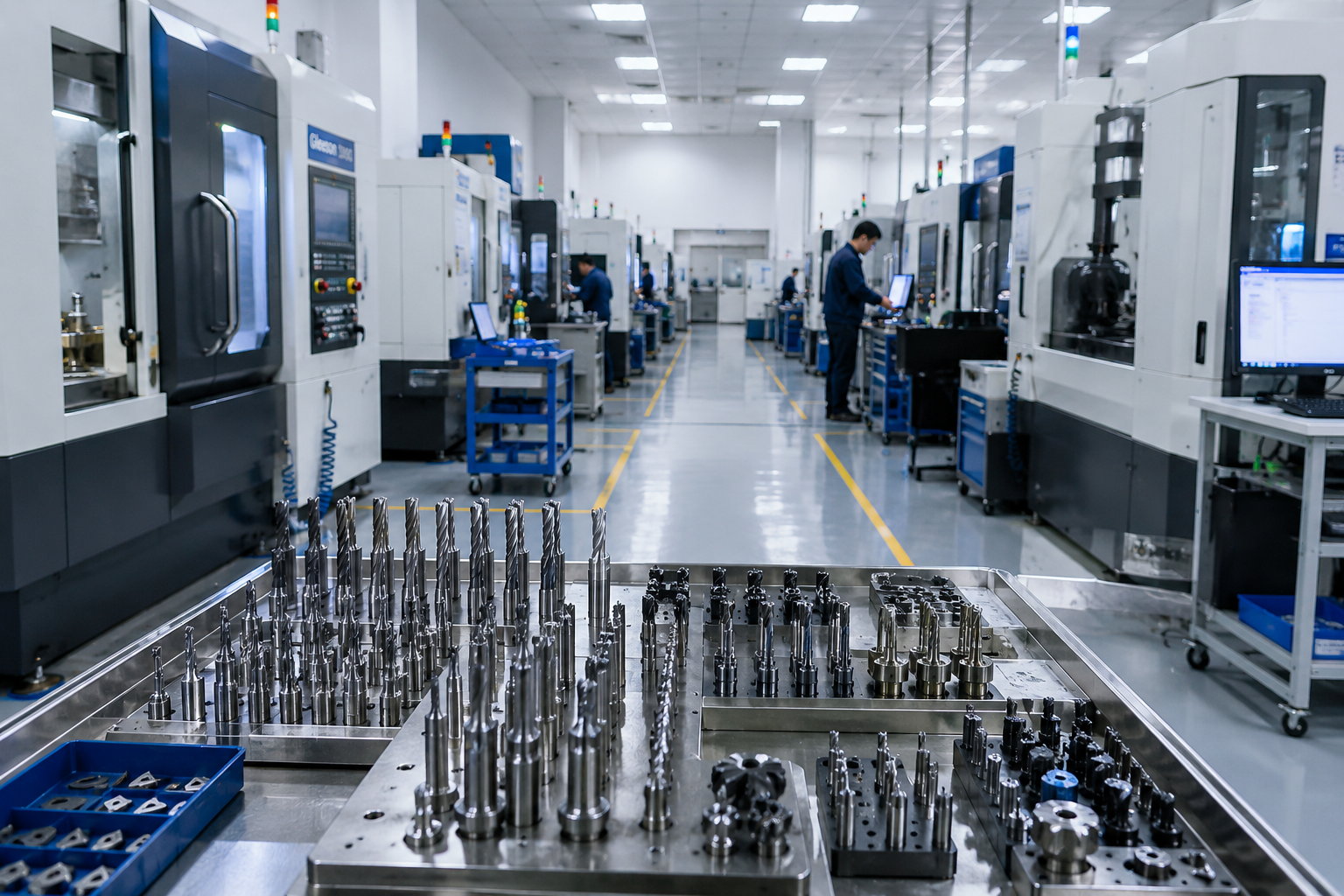

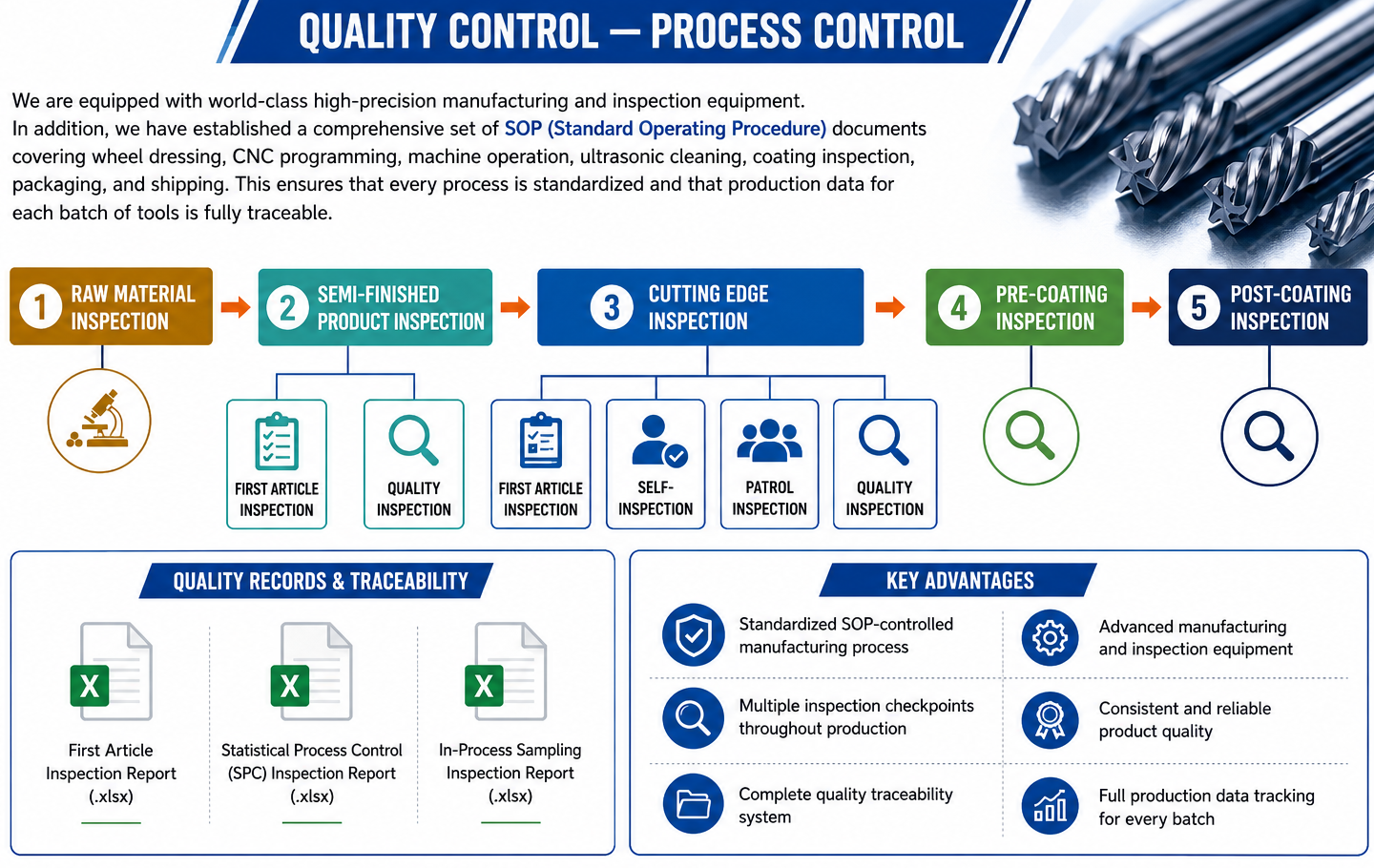

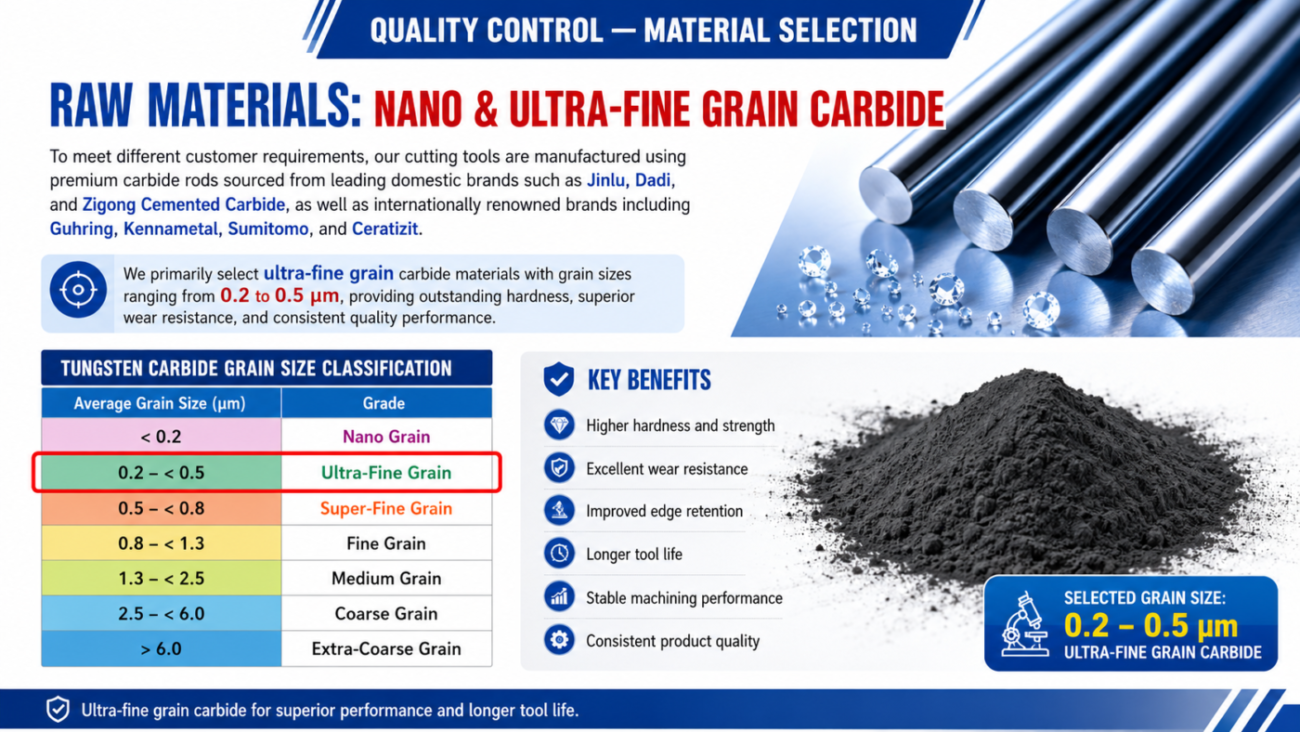

Fertigung und Prüfung

Schneidkanten prüfen. Abmessungen abgleichen.

Die Prüfmerkmale werden anhand der Zeichnung festgelegt. Das Foto zeigt die Prüfumgebung.

Prüfprotokoll projektbezogen anfragen →

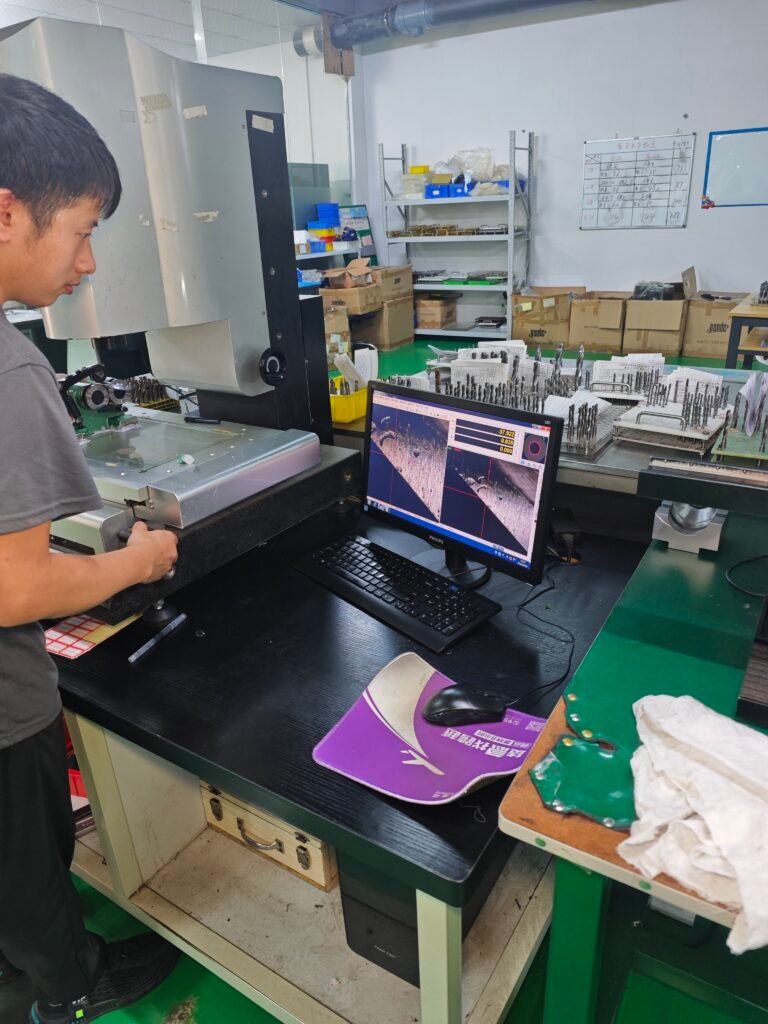

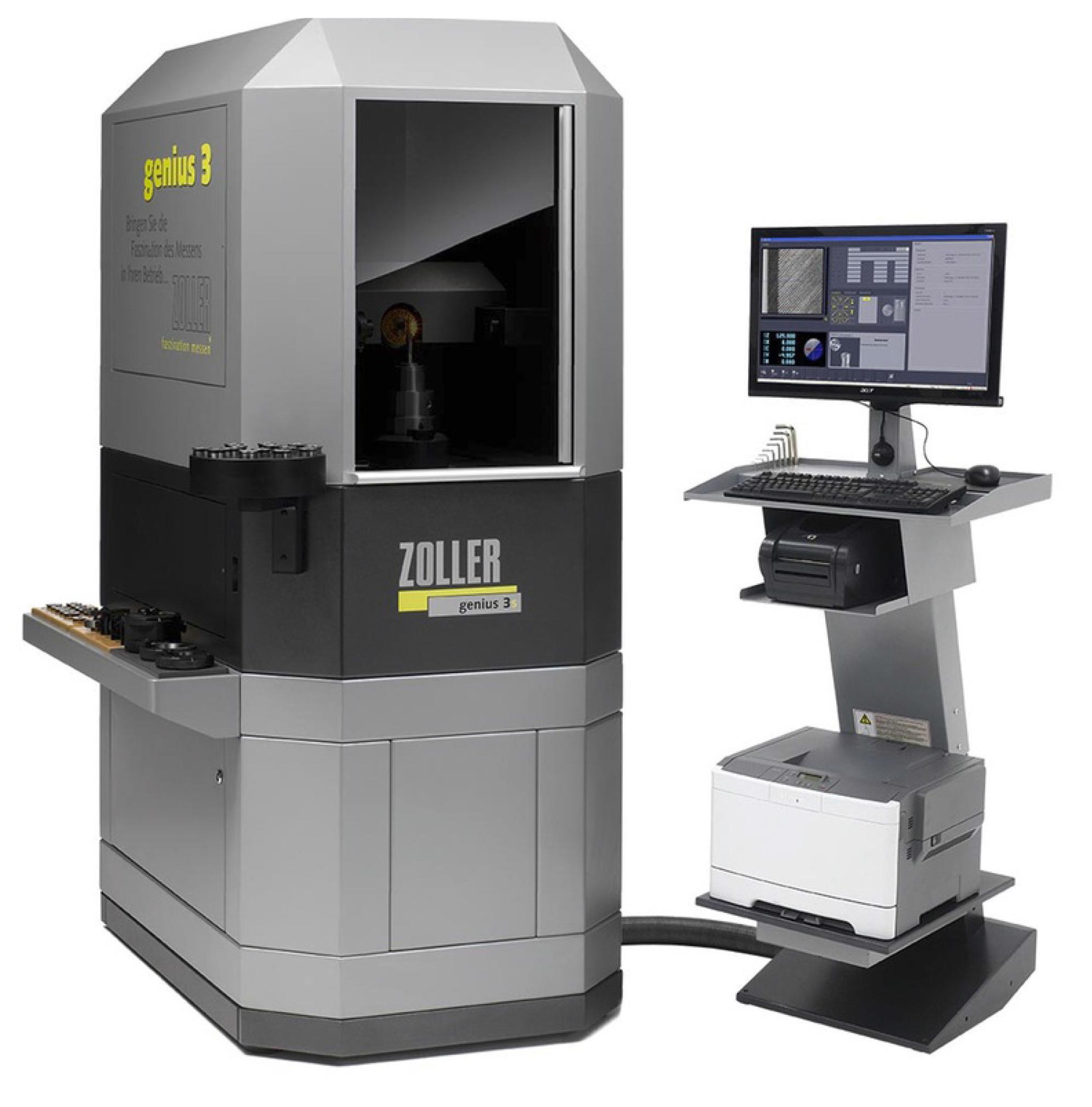

Optische und dimensionelle Werkzeugprüfung bei HC
Optische und dimensionelle Prüfung eines Zerspanungswerkzeugs.

Beispielstruktur eines Prüfprotokolls

Muster ohne Messwerte. Umfang und Prüfkriterien werden je Auftrag festgelegt.

MerkmalAnforderungMessmittel / VerfahrenEintrag im Protokoll
Werkzeugnummer und ZeichnungsstandZuordnung zu Zeichnung und IndexAbgleich mit der FertigungsunterlageNummer, Index, Datum
SchneidendurchmesserNennmaß und Toleranz nach ZeichnungOptische MessungMesswert und Bewertung
Schneidenzahl und DrallwinkelVorgabe nach ZeichnungOptische MessungMesswert und Bewertung
SchneidkanteKein Ausbruch, Verrundung nach VorgabeAuflichtmikroskopSichtbefund
RundlaufBezogen auf den Schaft, Wert nach ZeichnungRundlaufprüfungMesswert und Bewertung
Gesamt- und NutzlängeMaße nach ZeichnungOptische MessungMesswert und Bewertung

Grenze: Das Protokoll belegt Geometriemerkmale des Werkzeugs, nicht Standzeit oder Prozessleistung im Einsatz.

Anwendungen

Vier Werkstücke, vier Werkzeugrouten

Rohrplatte mit gleichmäßig verteilten Rohrbohrungen01
Radnabe mit Lagerbohrung, Flanschfläche und Lochkreis02
Pleuel mit großer und kleiner Funktionsbohrung03

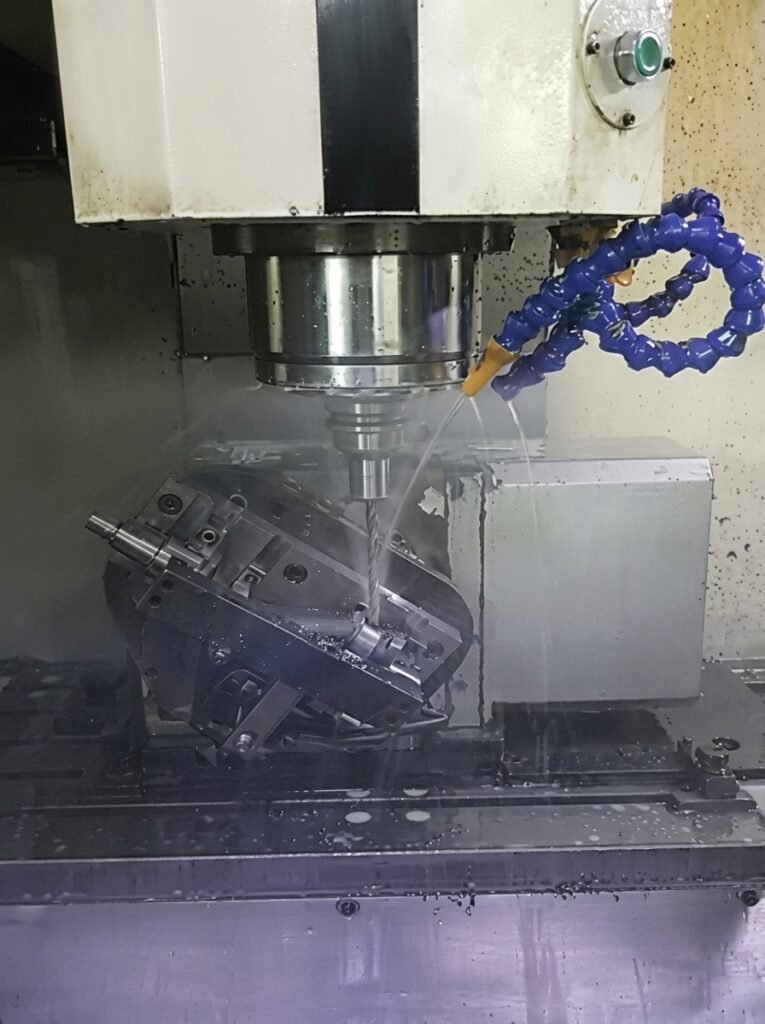

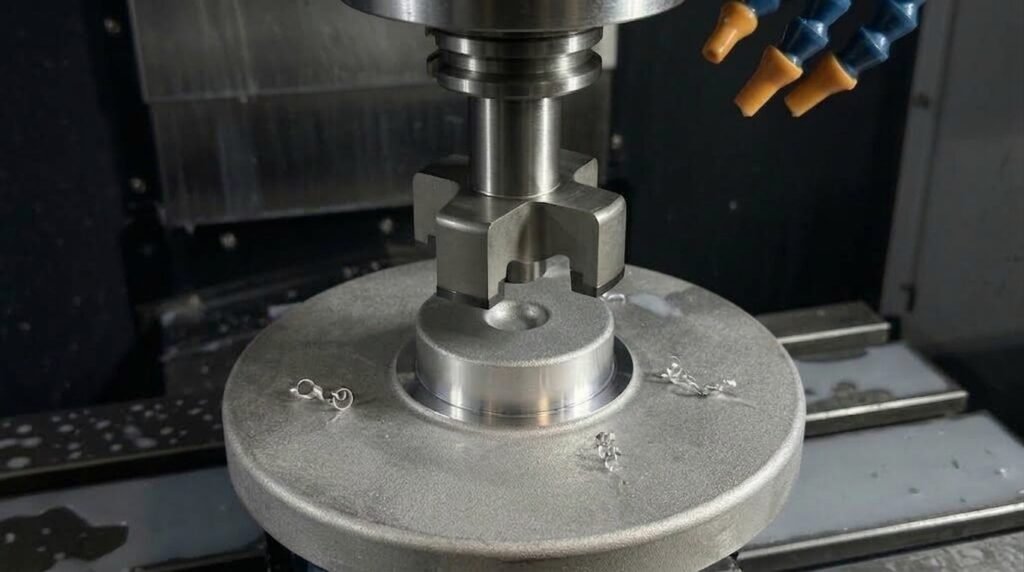

Verdichtergehäuse in einer Aufspannung auf der Maschine04
01

Rohrplatten

Öl und Gas
Werkstoff
Stahl, Edelstahl, NE-Metall oder plattiert
Bearbeitung
Rohrbohrung, Finishen, Fasen am Austritt
Werkzeug
VHM- oder Wendeplattenbohrer, Reibahle, Senker
02

Radnaben

Automobil & E-Mobilität
Werkstoff
Geschmiedeter Stahl, Gusseisen, Aluminium
Bearbeitung
Lagerbohrung, Flanschfläche, Lochkreis
Werkzeug
Bohrer, Feinbohrwerkzeug, Reibahle, Planfräser
03

Pleuel

Automobil & E-Mobilität
Werkstoff
Stahl, geschmiedet, Zustand nach Zeichnung
Bearbeitung
Große und kleine Bohrung, Bezugsflächen
Werkzeug
Bohrer, Feinbohrwerkzeug, Plan- oder Schaftfräser
04

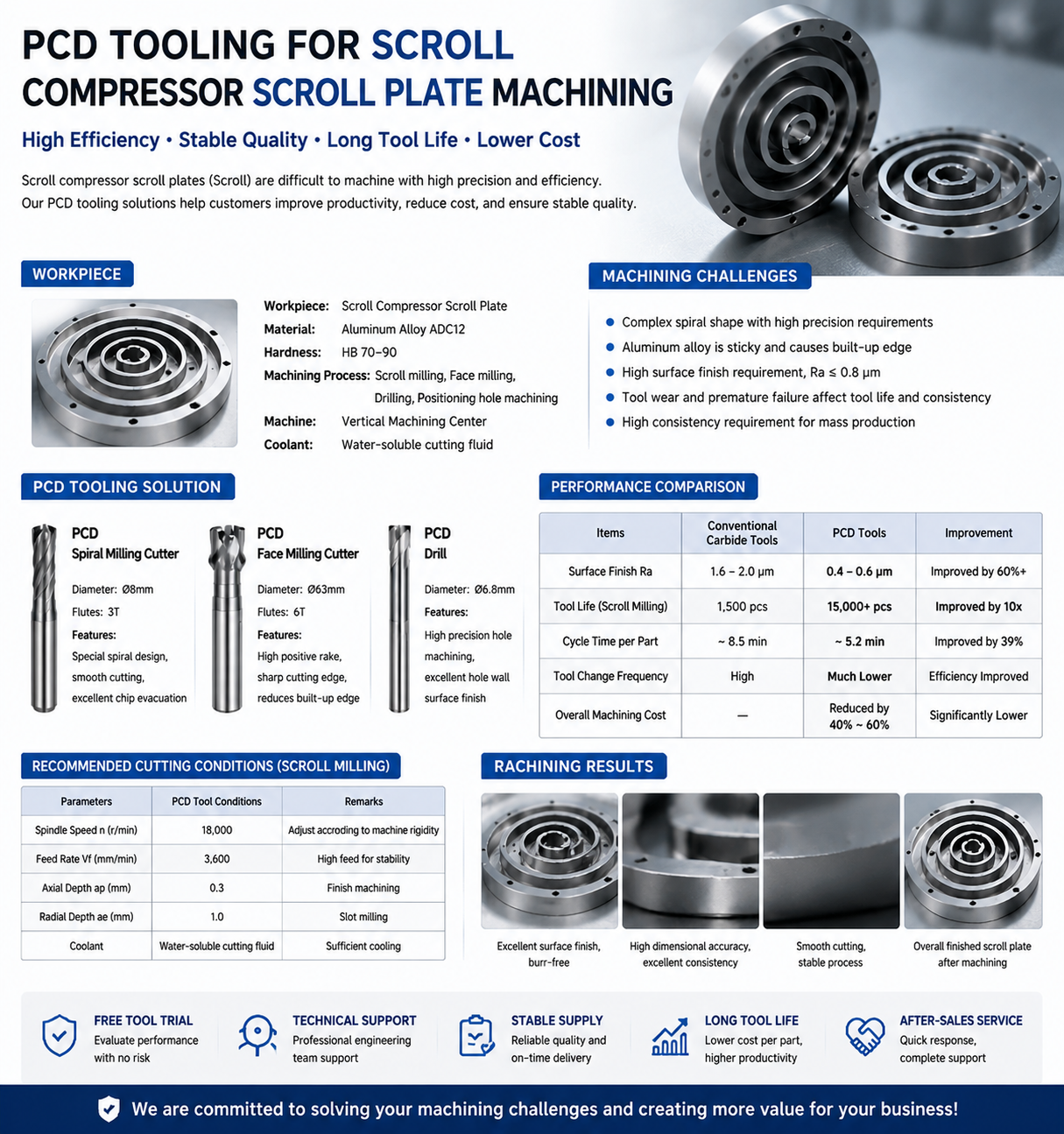

Verdichterkomponenten

Industrielle Ausrüstung
Werkstoff
Gussgehäuse, Zustand nach Zeichnung
Bearbeitung
Lagerbohrung, Anschlussflächen, Kanäle
Werkzeug
Innenkühlbohrer, Reibahle, Eckfräser, Gewinde

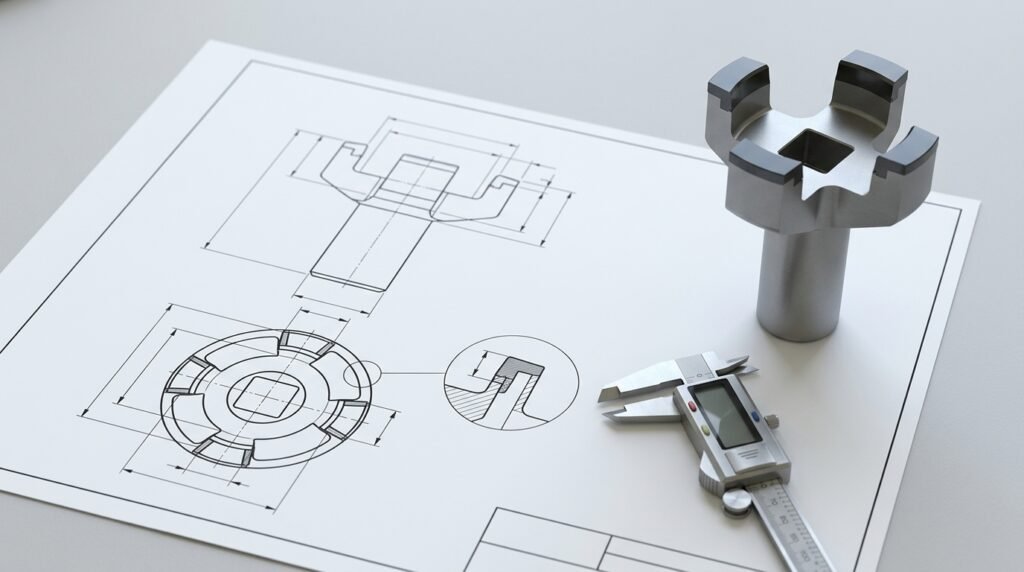

Planung eines Sonderwerkzeugs anhand einer technischen Zeichnung
Illustration einer Werkzeugauslegung. Die Abmessungen werden nach Prüfung des Projekts festgelegt.
Sonderwerkzeuge

Von der Zeichnung zur Werkzeugauslegung

Bei Sonderformen bestimmen Zugänglichkeit und Bearbeitungsfolge, ob eine Standard- oder Sondergeometrie passt.

  1. Anforderung prüfen
    Sie liefern
    Zeichnung, Werkstoff, Maschine, Toleranzen und Stückzahl.
    HC liefert
    Rückmeldung zur Machbarkeit, offene Punkte und fehlende Angaben.
  2. Auslegung abstimmen
    HC liefert
    Werkzeugkonzept, Indexzeichnung und Prüfmerkmale.
    Sie liefern
    Freigabe des Zeichnungsindex.
    Freigabepunkt: Zeichnungsindex
  3. Muster und Erprobung
    HC liefert
    Freigabemuster mit Prüfprotokoll zu den vereinbarten Merkmalen.
    Sie liefern
    Erprobung auf der Zielmaschine; Rückmeldung zu Spanabfuhr und Maßhaltigkeit.
    Freigabepunkt: Erprobungsergebnis
  4. Serienfreigabe
    HC liefert
    Fertigung nach freigegebenem Index; Prüfdokumentation gemäß Vereinbarung.
    Sie liefern
    Freigabe des Musters und Serienabrufe gemäß Angebot.
Anwendungen und Prüfung

Tiefbohren: Kurbelwelle und 6AT-Ventilplatte

Zwei Bohranwendungen mit unterschiedlichen Anforderungen an Spanabfuhr, Werkzeugführung und Prüfung.

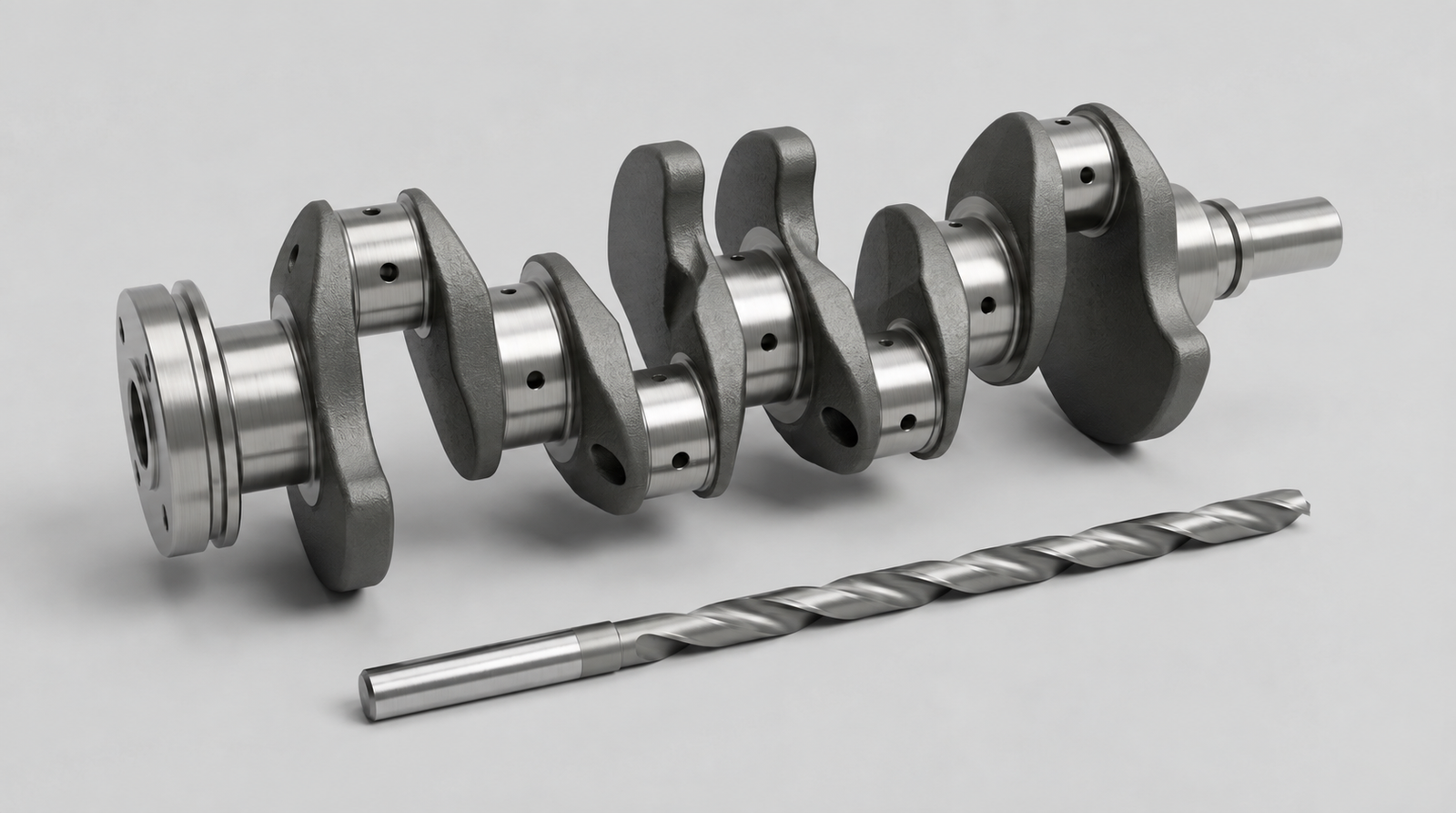

Kurbelwelle mit gebohrten Ölkanälen an den Hubzapfen

Ölbohrungen über 10 × D

Werkstück
Kurbelwelle mit Ölbohrungen an den Hubzapfen; Werkstoffgüte laut Zeichnung.
Problem
Bei Bohrungen über 10 × D kann sich bei Stahl der Span im Nutgrund stauen.
Lösung
VHM-Sonderbohrer mit erweitertem Spannutraum, polierten Nuten und Zentrierquerschneide; für MMS ausgelegt.
Prüfweg
Freigabemuster gefertigt; Anwendungsprüfung beim Kunden; Freigabe nach Maßabgleich.
Vollhartmetall-Sonderbohrer in schräger ProduktdarstellungDarstellung einer Ventilplatte mit mehrstufigem Bohrungsbild und Seitenansichten
Illustrationen aus dem bereitgestellten Material; nicht maßstäblich. Die Werkzeugabbildung belegt nicht den Einsatz dieser Ausführung.

6AT-Ventilplatte: Tiefbohren und Reiben

Werkstück
Ventilplatte für ein 6-Gang-Automatikgetriebe. Werkstoff und Zeichnungsstand vor der Auslegung bestätigen.
Herausforderung
Tiefe Bohrungen und sich kreuzende Kanäle. Durchmesser- und Lagetoleranzen sowie zulässige Gratbildung ergeben sich aus der freigegebenen Zeichnung.
Werkzeugroute
Vorgesehene Folge: Lagerbohrungen mit einem werkstoffgerechten Stufenbohrer vorbearbeiten und kritische Bohrungen mit einer geführten VHM-Reibahle fertigbearbeiten. PKD für die Vorbearbeitung bei geeignetem Werkstoff prüfen.
Vorgesehene Prüfung
Am Freigabemuster Bohrungsdurchmesser und Position nach Zeichnung prüfen, Kanalverschneidungen auf Grate kontrollieren und Ra an den vereinbarten Messstellen erfassen. Messverfahren, Stichprobe und Ergebnisse im Prüfprotokoll festhalten.

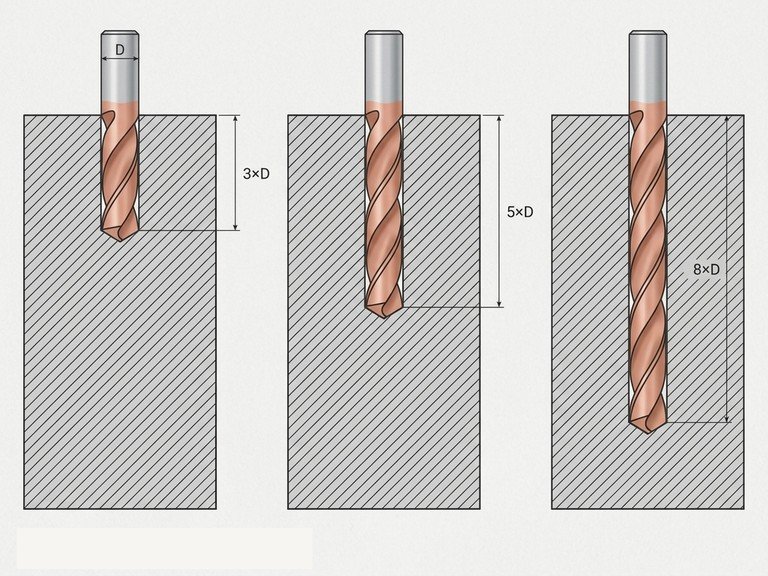

Vergleich der Bohrtiefen 3×D, 5×D und 8×D
Vergleichsschema: Bohrungstiefe als Vielfaches des Durchmessers. D steht für den Bohrerdurchmesser.
Technisches Wissen

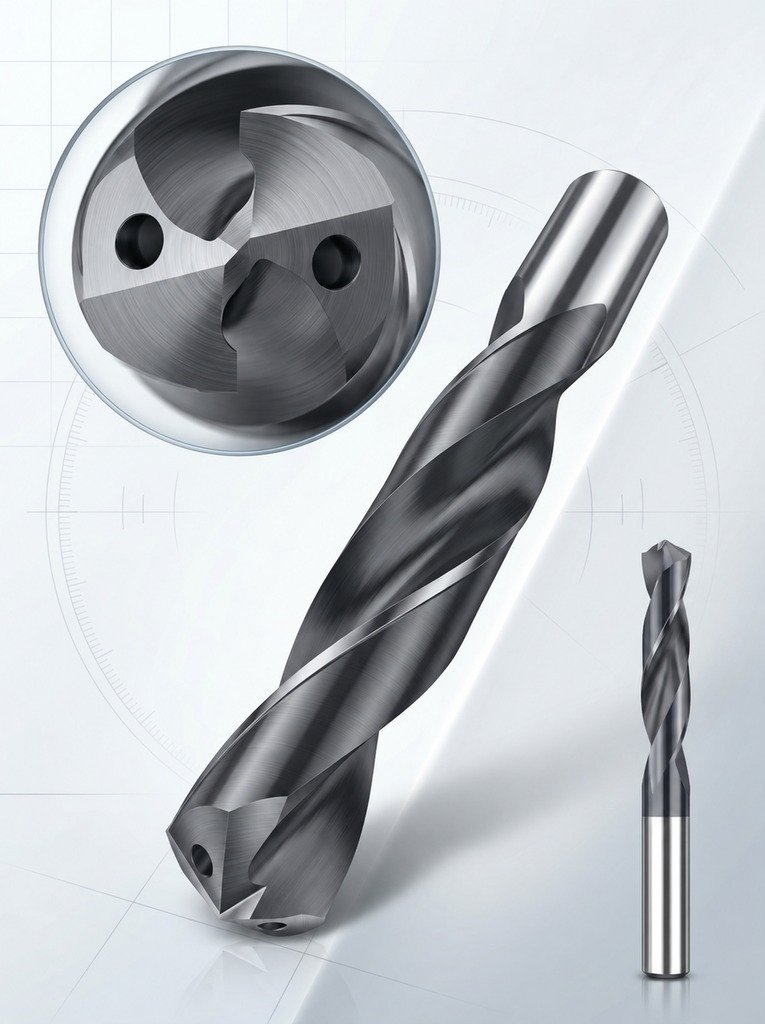

3×D, 5×D und 8×D verstehen

Die Tiefe beeinflusst die nutzbare Werkzeuglänge, die Spanabfuhr und die Wahl zwischen Außen- und Innenkühlung.

Das Schema erläutert das Verhältnis L/D. Bestellbare Abmessungen entnehmen Sie der jeweiligen Maßtabelle.

Leitfaden zur Bohrerlänge öffnen

Vollständiges Verzeichnis: Technische Anleitungen für die CNC-Bearbeitung

Technische Leitfäden im Überblick

Zusammenarbeit

Handel und Distribution

Für Handelspartner klären wir Sortiment, Marktanforderungen und Konditionen im direkten Austausch; verbindliche Bedingungen stehen im Angebot.

Kontakt zur Distribution →
Standard- oder Sonderwerkzeug

Die wichtigsten Angaben übermitteln

Für die erste Anfrage genügen Name, E-Mail und Datenschutzbestätigung. Aufgabe, Werkstoff, Abmessungen und Stückzahl sind optional; die technischen Felder richten sich nach der gewählten Bearbeitung.

Angebot anfordern

Beschaffung und Freigabe

Drei Risiken vor der Zeichnungsfreigabe klären

Eine Werkzeugauswahl ist erst beschaffbar, wenn Datenzugang, Erprobungsumfang und Wiederholnachweis schriftlich definiert sind. HC behandelt diese Punkte als Projektanforderungen – nicht als pauschale Leistungsversprechen.

01 · DATENSCHUTZ

Zeichnungsschutz vor Datentransfer

Für die Erstprüfung genügen Funktionsmaße, Werkstoff, Bearbeitung und Zielmerkmal. Eine vollständige Zeichnung wird erst nach Abstimmung von NDA, Datenumfang und Übertragungsweg übermittelt.

02 · ERPROBUNG

Muster, Änderung und Nacharbeit abgrenzen

Musterumfang, Prüfmerkmale, Annahmekriterien und das Vorgehen bei Abweichungen werden im Angebot oder Prüfplan festgehalten. Eine Kosten- oder Nacharbeitszusage gilt nur, wenn sie projektbezogen schriftlich vereinbart ist.

03 · WIEDERHOLUNG

Referenz für Folgelose festlegen

Werkzeugnummer, Zeichnungsstand, vereinbarte Prüfmerkmale und Prüfverfahren bilden die technische Referenz. Prüfprotokoll und Chargenzuordnung werden entsprechend der Bestellung bestätigt.

StufeVereinbarter NachweisWas er belegtWas er nicht belegt
AnfrageAnforderungsliste und ZeichnungsstandWelche Ausführung geprüft und angeboten wirdKeine Prozessfreigabe
FreigabemusterMesswerte zu den vereinbarten WerkzeugmerkmalenGeometrie und Kantenmerkmale des geprüften MustersKeine allgemeine Standzeit- oder Taktzeitgarantie
WiederholauftragWerkzeugnummer, Revision und vereinbarter PrüfumfangZuordnung zur freigegebenen SpezifikationKeine Aussage über ungeprüfte Prozessänderungen beim Anwender
AnwendungsleistungAbgestimmter Versuch mit AnnahmekriterienErgebnis unter den dokumentierten Maschinen- und WerkstückbedingungenKeine Übertragung auf andere Bedingungen ohne neue Validierung

Nachweisgrenze: Ein Werkzeug-Prüfprotokoll dokumentiert vereinbarte Werkzeugmerkmale. Standzeit, Prozessfähigkeit und Bauteilergebnis werden erst durch eine abgestimmte Anwendungsprüfung bestätigt.

Beschaffungsanforderungen übermitteln
